ONI Rhytemper®
FlowWatch Basic
ONI Rhytemper® FlowWatch Basic digitale Durchfluss- und Temperaturüberwachung für die Kunststoffverarbeitung
- Wartungsfreier Wasserverteiler inkl. Befestigungsmöglichkeit
- Montage in jeder beliebigen Lage möglich
- Höchste Messgenauigkeit durch elektronische Durchfluss- und Temperaturmessung (Vortex-Messprinzip) ohne mechanisch rotierende Teile
- Kurze Schlauchwege bei werkzeugnaher Installation
- Absperrbare Einzelkreise
- Visualisierungseinheit flexibel positionierbar durch Magnete auf der Rückseite
- Optional Ultraschalldurchflussmessung erhältlich
- Robustes System aus Messing
- Verteilerstamm platzsparend ausgeführt optional eingehaust (Einhausung aus Stahlblech, anthrazitfarben beschichtet)
- Anschluss mittels konfektionierter Stecker via Plug & Play
- Durchflussmessung mittels Vortex- oder Ultraschall-Messsystem
- max. Medientemperatur: 125 °C (Ultraschall 100°C)
- werksseitig mit Visualisierungseinheit Basic als 7" TFT Touchdisplay mit grafischer Prozessdatenausgabe, Werkzeugdatenspeicher sowie USB-Anschluss, OPC, und Ethernet zum Datentransfer
- Temperatur- und Durchflussüberwachung mit Leckageerkennung für alle Werkzeugkanäle
Messprinzip | Vortex | Ultraschall | |
|---|---|---|---|
Messbereich Durchfluss | 1,8 – 32 l/min oder | 0,3 – 75 l/min | |
max. Mediumtemperatur | 125 °C | 100 °C | |
Messmedium | Wasser | Wasser | |
Anschluss Hauptmedienstrom | 4- fach Verteiler: ¾ ″ IG 6- fach Verteiler: 1″ IG | 4- fach Verteiler: ¾ ″ IG 6- fach Verteiler: 1″ IG | |
Anschluss Verbraucherkreis | ½“ IG | ½“ IG | |
Nenndruck | PN 10 | PN 10 |

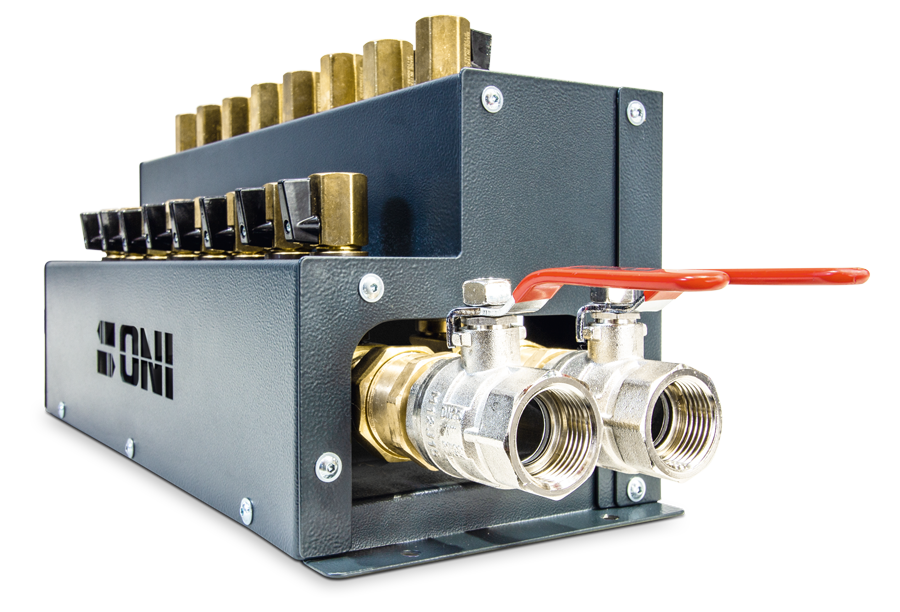

Der Rhytemper® FlowWatch Basic ist unser kostengünstiger Wasserverteiler zur Selbstmontage via Plug & Play. Das kompakte System besteht aus korrosionsfreien Materialien und ist mit einer integrierten elektronischen Durchfluss- und Temperaturüberwachung für jeden Temperierkreislauf ausgestattet.
Der Rhytemper® FlowWatch Basic wurde als Baukastenprinzip konzipiert und in den Ausbaustufen 4-, 6-, 8-, 10- und 12-fach Verteiler lieferbar.
Kernstück des Systems bildet die als Gebrauchsmuster eingetragene Verteilereinheit aus Messing, welche sich aus einzelnen miteinander verschraubten Messingmodulen zusammensetzt.
Die optional erhältliche anthrazitgraue Schutzumhausung bietet einen optimalen Schutz für die kompakte Verteilereinheit des Rhytemper® FlowWatch Basic gegenüber mechanischen Beanspruchungen oder bei Installation außerhalb der Schutzeinhausung. Die Elektronikbox wird direkt als kompakte Gesamtbaugruppe an die Schutzumhausung montiert.
Die Kennzeichnung der Einzelkreise für die Werkzeugverschlauchung sowie für den Zentralwasseranschluss sind gut sichtbar direkt in die Schutzumhausung im Blech gelasert.
