ONI Rhytemper®
FlowWatch - digitale Durchfluss- und Temperaturüberwachung für HPDC sowie LPDC Anwendungen
Durchflussüberwachung
- Langlebig & beständig: Alle medienführenden Komponenten sind vollständig aus Edelstahl gefertigt – für höchste Beständigkeit, minimale Wärmeausdehnung und maximale Zuverlässigkeit.
- Für hohe Temperaturen ausgelegt: Alle Dichtmaterialien bestehen aus PTFE und FKM, optimal abgestimmt für den Einsatz bei hohen Dauertemperaturen.
- Optimierte Strömungsdynamik: Das überarbeitete Verteilerdesign verbessert die Fließcharakteristik um 32,5 % – für stabile Prozesse und schnellere Reaktionszeiten.
- Kompakte Bauweise: Elektronikbox direkt im Verteiler integriert – wenig Platzbedarf, einfacher Einbau, besserer Schutz.
- Robustes Edelstahlgehäuse: schützen schützt die Sensorik und Aktorik sicher vor mechanischen Belastungen und Metallspritzern.
- Flexibel erweiterbar um weitere Funktionseinheiten und Verteiler: Optionale Funktionseinheiten (Bypass, Ausblaseinheit, Leckageüberwachung) sind direkt integriert.
- Hohe Betriebssicherheit: Jeder Verteiler verfügt über ein Sicherheitsventil
- Wartungsfreundlicher Zugang an jedem Einzelkreis
- Zusätzliche Sicherheits-Features: Gehäusetemperaturüberwachung sowie Isolierung der inneren Komponenten zur Reduzierung von Wärmeverlusten.
Kreislaufsteuerung | Handventil | Handventil | Handventil |
|---|---|---|---|
Messprinzip | Vortex | Ultraschall | Vortex |
Messbereich Durchfluss | 1,8 - 32 l/min | 0,15 - 50 l/min | 1,0 - 15 l/min |
Max. Mediumstemperatur | 125C | 160°C | 125 °C |
Messmedium | Wasser | Wasser | Wasser |
Anschluss Hauptmedienstrom | 1½" IG | 1½" IG | 1½" IG |
Anschluss Verbraucherkreis | ½" IG | ½" IG | ½" IG |

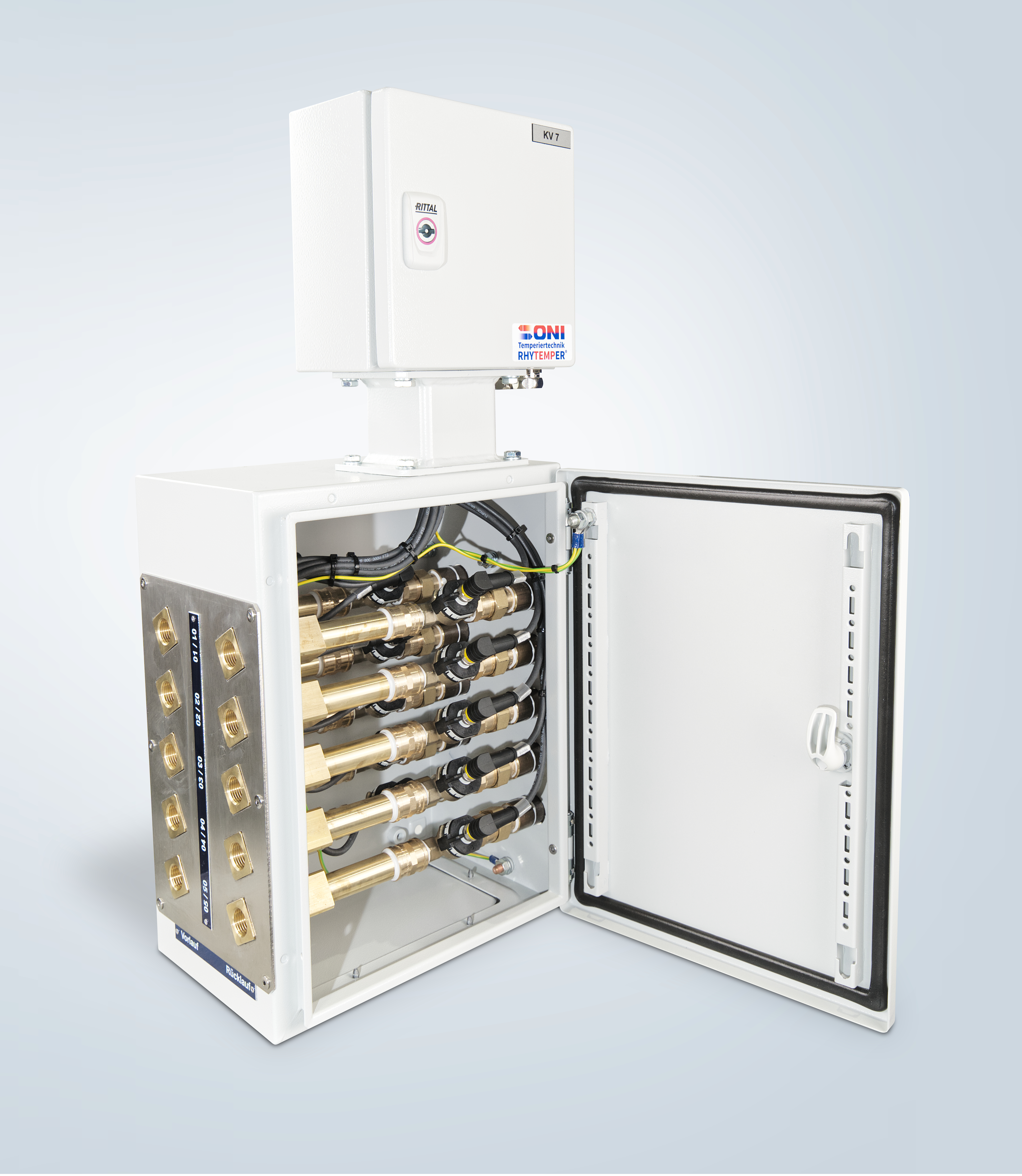

Der RHYTEMPER® FlowWatch ist ein kompaktes Wasserverteilsystem aus korrosionsbeständigen Materialien zur Durchfluss- und Temperaturüberwachung jedes einzelnen Werkzeugkreislaufes.
Es ist jederzeit auf dasMehrkreistemperiersystem Hotpulse erweiterbar.
Ihre Vorteile auf einen Blick
Langlebig & beständig
Alle medienführenden Komponenten sind vollständig aus Edelstahl gefertigt. Dies gewährleistet höchste Korrosionsbeständigkeit, minimale Wärmeausdehnung und eine außergewöhnlich hohe Lebensdauer – auch unter anspruchsvollen Dauerbetriebsbedingungen.
Für hohe Temperaturen ausgelegt
Sämtliche eingesetzten Dichtmaterialien bestehen aus PTFE und FKM und sind speziell für den zuverlässigen Einsatz bei hohen Dauertemperaturen ausgelegt. So bleibt die Dichtheit auch bei extremen thermischen Belastungen dauerhaft erhalten.
Optimierte Strömungsdynamik
Das überarbeitete Verteilerdesign verbessert die Fließcharakteristik um 32,5 %. Dadurch werden gleichmäßigere Durchflussverhältnisse, kürzere Reaktionszeiten und eine noch präzisere Regelung der einzelnen Temperierkreise erreicht.
Kompakte Bauweise
Die Elektronikbox ist direkt im Verteiler integriert. Das reduziert den Platzbedarf erheblich, vereinfacht den Einbau und schützt die Elektronik zuverlässig vor äußeren Einflüssen.
Robustes Edelstahlgehäuse
Ein widerstandsfähiges Edelstahlgehäuse schützt Sensorik und Aktorik sicher vor mechanischen Belastungen, Hitze und Metallspritzern aus dem Druckgussprozess.
Flexibel erweiterbar
Das System ist modular aufgebaut und kann jederzeit um weitere Verteiler oder optionale Funktionseinheiten wie Bypass, Ausblaseinheit oder Leckageüberwachung erweitert werden – direkt integriert und perfekt aufeinander abgestimmt.
Hohe Betriebssicherheit
Jeder Verteiler ist serienmäßig mit einem Sicherheitsventil ausgestattet. Zusätzlich sorgen eine Gehäusetemperaturüberwachung sowie die Isolierung der inneren Komponenten für maximale Sicherheit und reduzierte Wärmeverluste.
Wartungsfreundlich
Ein direkter Zugang zu jedem einzelnen Temperierkreis ermöglicht eine schnelle, einfache Wartung und minimiert Stillstandszeiten im laufenden Betrieb.
